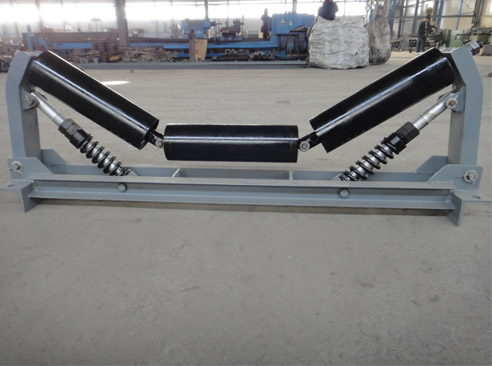

我公司設計生產的“可調式彈簧緩沖托輥組”可根據現場物料沖擊調整緩沖彈力，根據現場皮帶高度調整托輥組槽角，使中托輥高度適合皮帶高度。與其他各種緩沖托輥組相比，具有保護皮帶效果明顯，使用壽命長，減少掉料等優點。并且沖擊力越大時優點顯示越充分。

本系列緩沖托輥組為我公司專利產品。

專利號：ZL 94247277.2

 結 構 介 紹

在設計本系列托輥組時，我們充分考慮了托輥組對膠帶的保護作用，又兼顧了使用的可靠性、耐久性和通用性。本系列托輥組適合安裝于各種槽角支架式膠帶輸送機。

一、    結構特性

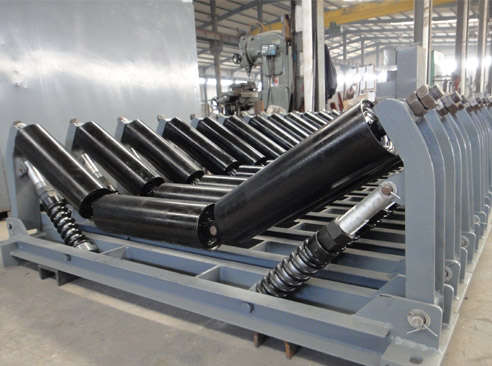

本系列托輥組有三聯組托輥和活動式可分拆托輥支撐架組成，支撐架有底梁和活動三角形支柱兩大部分組成。

托輥組以壓力彈簧為緩沖力源，利用壓力彈簧被壓縮時會隨著高度的降低而彈力遞增的性能，使托輥組可隨著所受沖力的增加而緩沖彈力遞增，能有效的抵消物料下落的沖擊力，起到保護膠帶作用。

托輥組的活動三角支架使作用在托輥支柱上的沖擊力得以分解，可有效的增加托輥組耐沖擊能力，延長使用壽命。

本托輥組經久耐用，不掉輥，托輥架不變型。對膠帶保護效果明顯。

二、    底梁

底梁為槽鋼焊接件，其強度、剛度、穩定性好?？朔艘恍┐鬀_擊力受料輸送機緩沖托輥組底梁變形的缺點，底梁上的托盤為35#鑄鋼件，起拖住彈簧和控制中托輥下止點的作用。

三、    活動三角形支撐柱

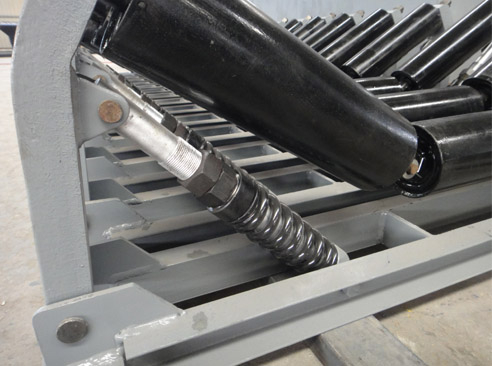

活動三角形支撐柱由活動支腿、壓力彈簧、導向支柱總成組成，與底梁活動聯接。

活動支腿為槽鋼構件、剛度好。

壓力彈簧用60si2Mn彈簧鋼制成，每種規格托輥組設計了三種剛度的彈簧供選用。

導向支柱總成既是彈簧的導向柱，又是中托輥下止點的支撐柱。調整支柱上的壓緊螺母可可使托輥組在一定范圍內任意選擇槽角和緩沖彈力。使處于任何節段包括滾筒附近過渡階段受料膠帶有一個合適的依托。達到保護膠帶，延長使用壽命的目的。
